YP Type ledende gummikonnektor

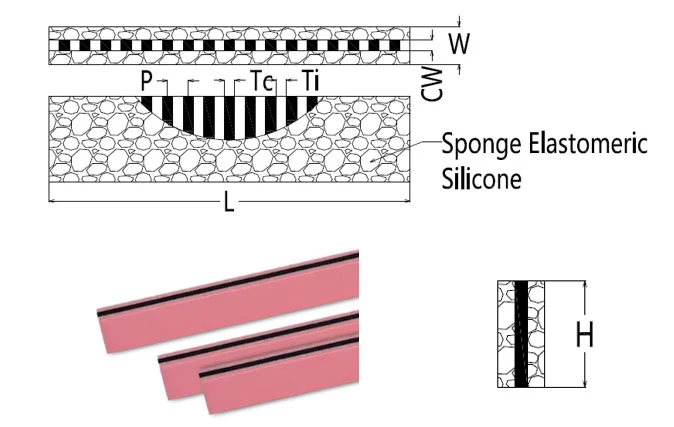

YP type Zebra Connectors er understøttet af et svampeskummet isolerende silikonelag på begge sider af zebralaget for at imødekomme flere applikationer, hvor isolering er kritisk. Samtidig er skumlaget meget blødt, så i praktiske applikationer kræves der kun en lille trykkraft for at opnå god kontaktydelse.

Zebra Connectors navngivningskonventioner

For at sikre, at zebraforbindelser er lavet korrekt, er navngivningsspecifikationerne som følger:

Forspændingsforhold og kurve

Den overlegne elasticitet af ledende gummiforbindelser kan effektivt undgå risikoen for god kontakt med komponenter på grund af ældning deformation og utilsigtet fald af strukturelle dele under brugen af ​​elektronisk udstyr, men med deformationen af ​​strukturelle dele og ændringen af ​​kompressionskraften vil kompressionsforholdet og modstanden af ​​ledende gummiforbindelser også ændre sig, og det er nødvendigt at overveje fuldt ud, når strukturelle dele og indstilling af ledende gummidele. Som følger:

Spline: YP P0.1 10×5×2.5mm CW0.8

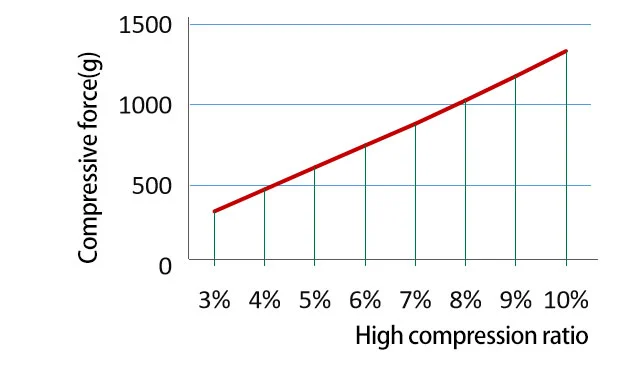

Sammenhæng mellem trykkraft og kompressionsforhold

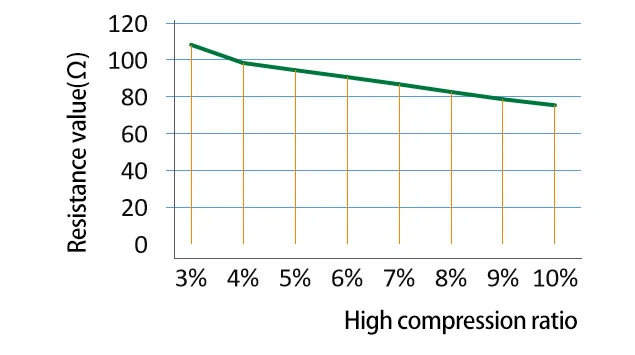

Modstand vs. kompressionsforhold

Beregningen af ​​ledende gummiforbindelsesmodstand kan henvises til ved hjælp af følgende formel:

R = modstandsværdi (Ω)
CW = ledende bredde (mm)
L = ledende længde (mm)
H = ledende højde (mm)
ρ = volumenmodstand (Ω·cm)

Testprocessen bør opretholdes > 10 % kompressionsforhold for at opnå nøjagtige testresultater.

Beregningen af ​​trykkraften af ​​et ledende gummistik kan beregnes ved hjælp af følgende formel:

F = Tryktryk (g)
D = Kompressionsforhold D = (H-H1) ÷ H
E0 = Zebralags elasticitetsmodul 3,5 MPa
E1 = Elasticitetsmodul for isoleringsforingen 1,7 MPa
H = Ledende gummiforbindelseshøjde (mm)
W = Ledende gummiforbindelsesbredde (mm)
CW = Zebralagsbredde (mm)
W1 = Isoleringsforingsbredde (mm) W2 = W-W1
L = Længde af ledende gummistik (mm)

Data om struktur og elektrisk ydeevne

Implementeringsstandard: GB2439, GB/T528
