De ledende gummiforbindelser af YS-typen understøttes af isolerende silikonegummi på begge sider af zebralaget for at opfylde applikationer med isoleringskrav. På samme tid, fordi isoleringslaget er blødere end zebralaget, kan der opnås god kontaktydelse i praktiske applikationer med kun en lille trykkraft.
YS type ledende gummistik isolering foring er silikone naturlig farve (gennemsigtig), kan også laves i henhold til kravene i hvid, grøn og andre farver.

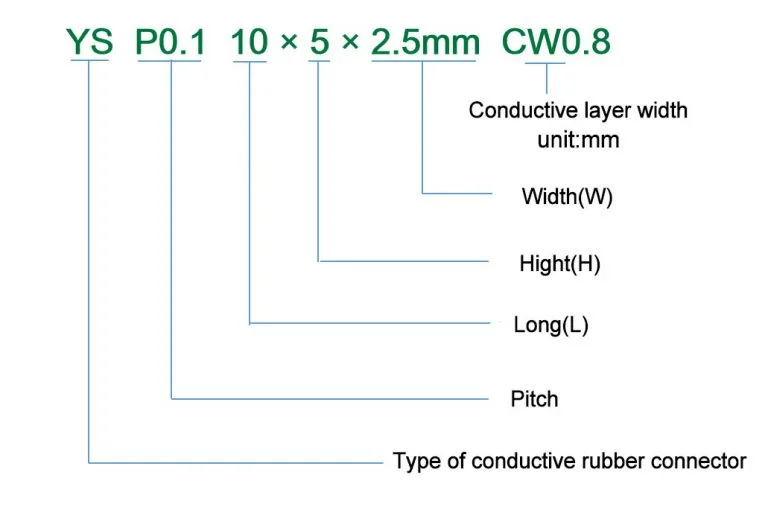

For at sikre, at ledende gummiforbindelser er lavet korrekt, er navnekonventionerne som følger:
Den overlegne elasticitet af ledende gummiforbindelser kan effektivt undgå risikoen for god kontakt med komponenter på grund af ældning deformation og utilsigtet fald af strukturelle dele under brugen af elektronisk udstyr, men med deformationen af strukturelle dele og ændringen af kompressionskraften vil kompressionsforholdet og modstanden af ledende gummiforbindelser også ændre sig, og det er nødvendigt at overveje fuldt ud, når strukturelle dele og indstilling af ledende gummidele. Som følger:
Spline: YS P0.1 10×5×2.5mm CW0.8

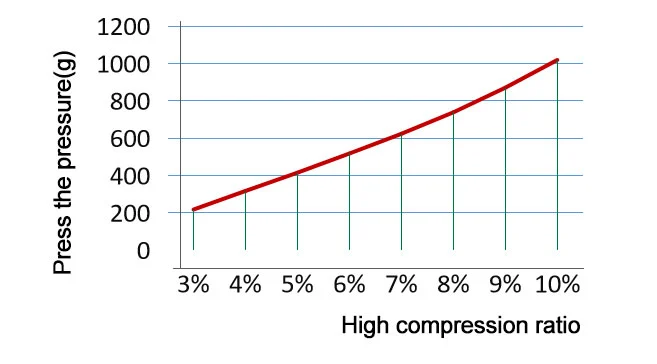

Sammenhæng mellem trykkraft og kompressionsforhold

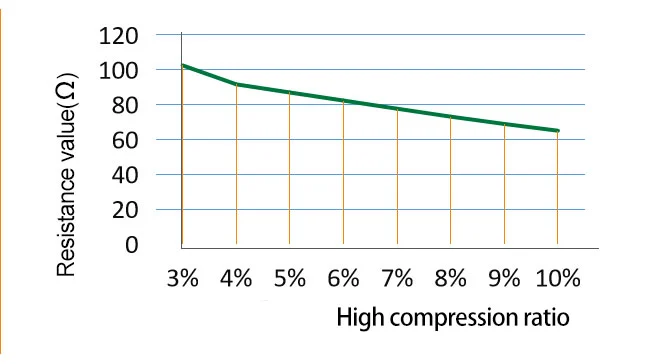

Modstand vs. kompressionsforhold
R = modstandsværdi (Ω)
CW = ledende bredde (mm)
L = ledende længde (mm)
H = ledende højde (mm)
ρ = volumenmodstand (Ω·cm)
Testprocessen bør opretholde et kompressionsforhold på >5 % for at opnå nøjagtige testresultater.
F = Trykkraft (g)
D = Kompressionsforhold D = (H-H1) ÷ H
E0 = Fuldt ledende lags elasticitetsmodul 3,5 MPa
E1 = elasticitetsmodulet for isoleringsbeklædningen 1,1 MPa
H = Ledende gummiforbindelseshøjde (mm)
W = Ledende gummiforbindelsesbredde (mm)
CW = Fuldt ledende lagbredde (mm)
W1 = Isoleringsforingsbredde (mm) W2= W-W1
L = Længde af ledende gummistik (mm)
Implementeringsstandard: GB2439, GB/T528
| Projekt | Specifikationsværdier | |||
| Materiale | Ledende lag | Isoleringslag | Isolerende foring | |
| Ledende silikonegummi | Silastic | Silastic | ||
| Rutine | Lav modstand | Rutine | Rutine | |
| Hårdhed (A) | 65±5 | 70±5 | 65±5 | 30±5 |
| Volumenmodstand (Ω·cm) | ＜6 | ＜3 | ＞1012 | ＞1012 |
| Overhængslængde (mPa) | ＞4 | ＞5 | ＞4 | ＞4 |
| Forlængelse (%) | ＞100 | ＞150 | ＞100 | ＞300 |
| Rivestyrke（N/mm） | ＞8 | ＞12 | ＞10 | ＞12 |
| Farve | Sort | Hvid | Gennemsigtig/hvid | |
| Driftstemperatur | Driftsfugtighed（%）25℃ | Maksimal brugt strøm （mA/mm2） | |
| Minimum | Maximun | ||
| -50 | 150 | 85 | 2.5 |
