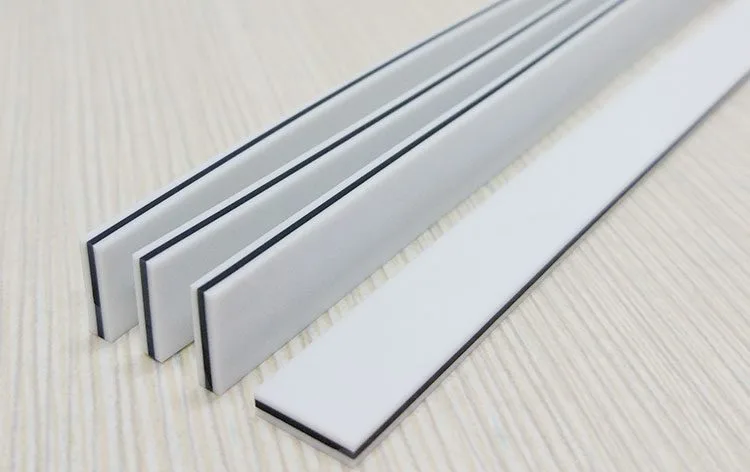

YCD/YCS Type Zebra Strip-stik

YCD-type zebrastrimmelforbindelser understøttes af isolerende silikonegummi på begge sider af det fuldt ledende lag, som kan opfylde applikationer med krævende isoleringskrav.

På samme tid, fordi isoleringslaget er blødere end det fuldt ledende lag, kan der opnås god kontaktydelse i praktiske applikationer med kun en lille trykkraft.

YCD type ledende gummistik isolering foring er silikone naturlig farve (gennemsigtig), kan også laves i henhold til kravene i hvid, grøn og andre farver.

Strukturen af ​​YCS-typen og YCD-typen er grundlæggende den samme, men isoleringsforingen af ​​YCS-typen har kun én side, mens isoleringsforingen af ​​YCD-typen er to sider.

• YCD – dobbeltsidet sandwich ledende strimmel
• YCS – enkeltsidet sandwich ledende strimmel

Zebra Strip Connectors navngivningskonventioner

For at sikre, at ledende gummiforbindelser er lavet korrekt, er navnekonventionerne som følger:

Preload forhold og kurve

Den overlegne elasticitet af zebrastrimmelforbindelser kan effektivt undgå risikoen for god kontakt med komponenter på grund af ældningsdeformation og utilsigtet fald af strukturelle dele under brugen af ​​elektronisk udstyr, men med deformationen af ​​strukturelle dele og ændringen af ​​kompressionskraften vil kompressionsforholdet og modstanden af ​​ledende gummiforbindelser også ændre sig, og det er nødvendigt at overveje fuldt ud ved indstilling af strukturelle dele og zebra-strimmelforbindelser. Som følger:

Spline: YCD 10×5× 2,5 mm CW0,8

Sammenhæng mellem trykkraft og kompressionsforhold

Modstand vs. kompressionsforhold

Beregningen af ​​ledende gummiforbindelsesmodstand kan henvises til ved hjælp af følgende formel:

R = modstandsværdi (Ω)
CW = ledende bredde (mm)
L = ledende længde (mm)
H = ledende højde (mm)
ρ = volumenmodstand (Ω·cm)

Testprocessen bør opretholde et kompressionsforhold på >5 % for at opnå nøjagtige testresultater.

Beregningen af ​​trykkraften af ​​et ledende gummistik kan beregnes ved hjælp af følgende formel:

F = Trykkraft (g)
D = Kompressionsforhold D = (H-H1) ÷ H
E0 = Fuldt ledende lags elasticitetsmodul 3,5 MPa
E1 = elasticitetsmodulet for isoleringsbeklædningen 1,1 MPa
H = Ledende gummiforbindelseshøjde (mm)
W = Ledende gummiforbindelsesbredde (mm)
CW = Fuldt ledende lagbredde (mm)
W1 = Isoleringsforingsbredde (mm) W2 = W-W1
L = Længde af ledende gummistik (mm)

Data om struktur og elektrisk ydeevne

Implementeringsstandard: GB2439, GB/T528

Arbejdsmiljødata
